康明斯发电机组和电控系列故障代码与解决方法

康明斯发电机组出现故障的时候，会在控制面板显示故障代码，通过故障代码我们可以了解到发电机组出现什么问题，根据故障代码提示进行问题处理。

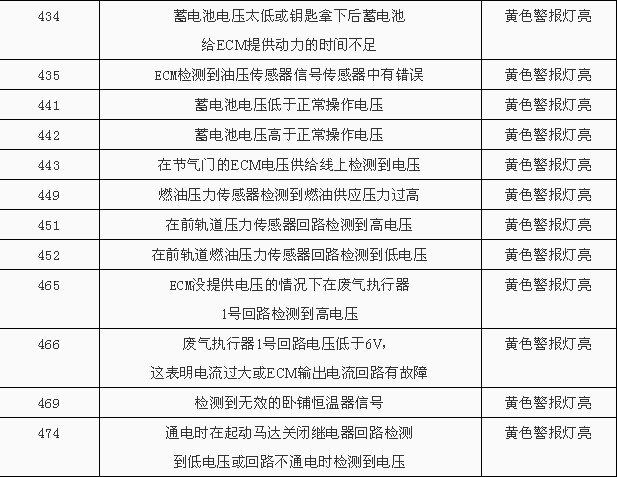

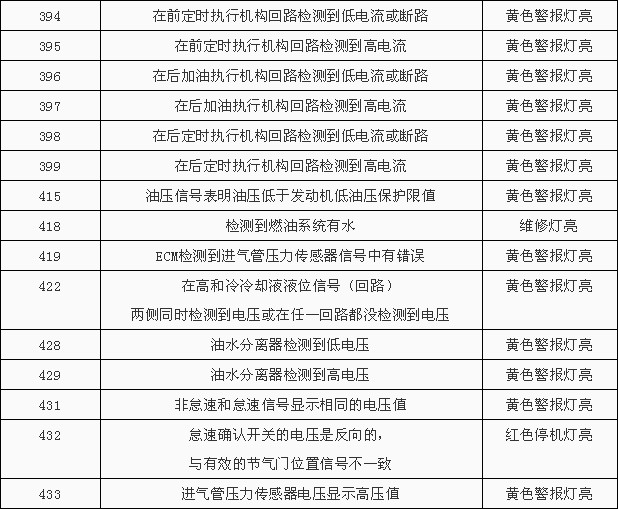

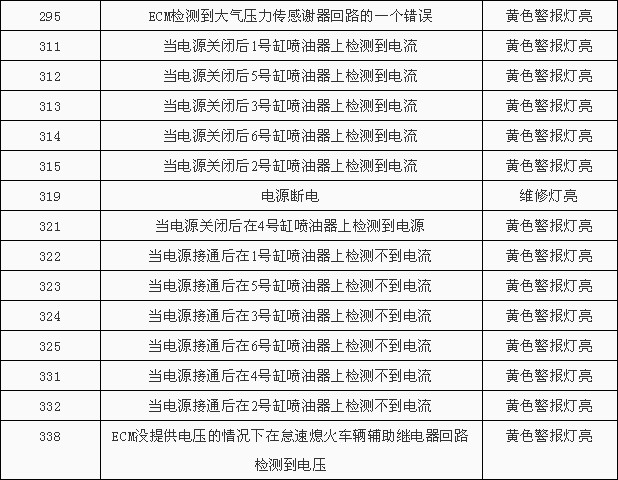

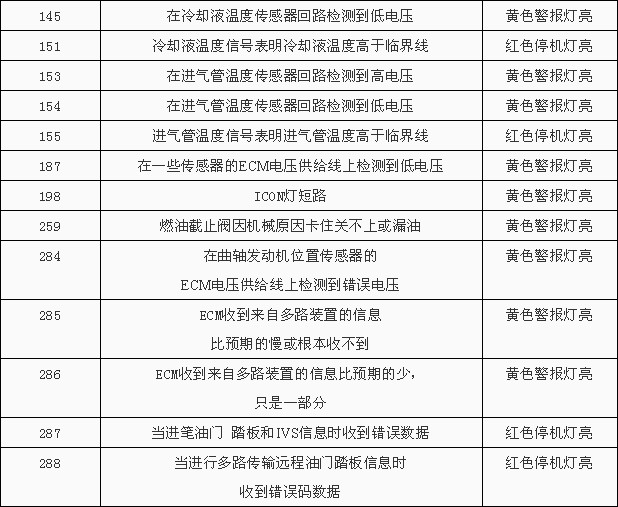

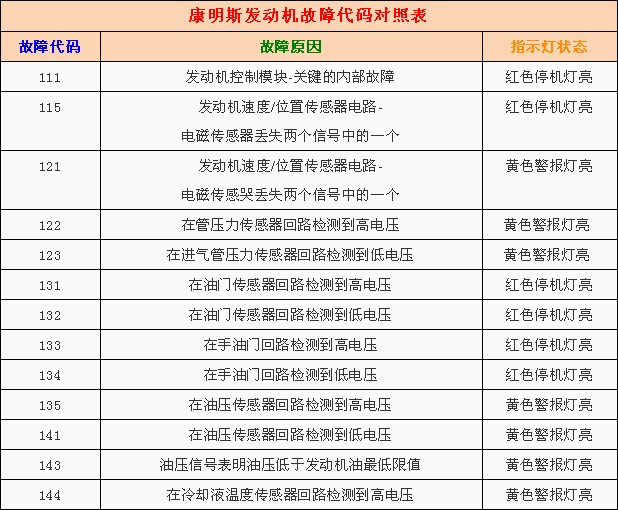

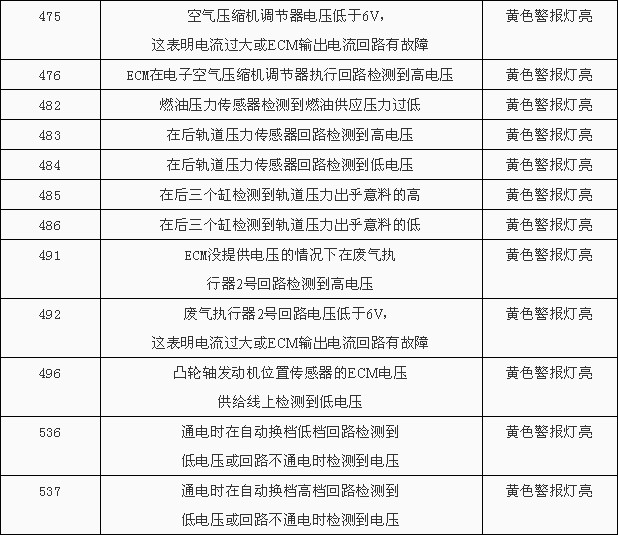

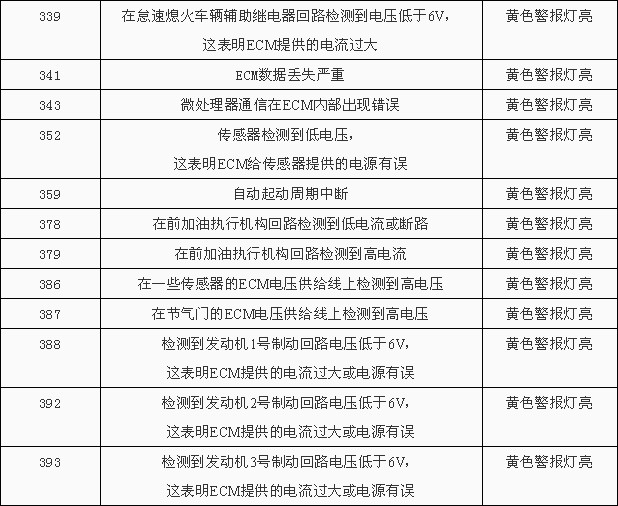

康明斯发电机故障代码一览表
康明斯发动机故障代码读取方法：
如果操作面板上发动机故障报警灯(黄色)亮，可通过按下故障诊断开关，读取发动机故障诊断灯(红色)闪烁状态。故障报警灯亮1次后开始记录故障诊断灯的闪烁次数，如果故障诊断灯闪烁1次，停1秒，再闪烁5次，停1秒再闪烁3次，则故障代码为153。然后将其与故障代码对照表进行对照，便可查出具体的故障原因，便于故障维修。
如果故障报警灯(黄色)不亮，则说明发动机没有故障。

康明斯发电机组电控系列故障代码及解决方案
故障代码：1696
1696—— 5号传感器电源，电压低于正常值或对低压电源短路。检测到0EM线束中5号传感器电源电路电压偏低。
（1）故障现象
故障灯报警，柴油机（陆用发电机组驱动型）降低功率输出或是无法加速。
（2）电路描述
ECM的5号传感器电源将向后处理柴油微粒弗列加滤清器压差传感器、远程油门、转速表转速传感器、柴油机（陆用发电机组驱动型）冷却液液位传感器和2号油门位置传感器提供5V电源。远程油门和转速表转速传感器是选装的原始设备制造商(0EM)部件。
（3）部件位置
5号传感器电源位于ECM OEM线束接头上，向OEM线束中的多个部件提5V电源。
（4）可能出现的原因
①此电源为多个传感器公用电源各个传感器故障会导致此故障发生（一般由水位传感器故障引起）。
②线路是否松动、短路、断路接头是否连接牢固。
（5）修理方法
①更换水位传感器。
②维修或是更换线束、接头。
（6）维修经验
5号传感器电源向远程油门、转速表转速传感器、柴油机（陆用发电机组驱动型）冷却液液位传感器和2号油门位置传感器提供5V电源，如果其中任何一个有问题将导致此故障发生。
故障代码553、449
553—— 1号喷油器计量油轨压力，数据有效但高于正常工作运行范围(中等严重级别)。ECM探测到燃油压力高于指令压力。
449——喷油器计量油轨1压力，数据有效但高于正常工作运行范围(最高严重级别)，燃料压力信号指示燃料压力已超过给定的柴油机（陆用发电机组驱动型）额定值的最大极限。
（1）故障现象
柴油机（陆用发电机组驱动型）在低速时故障灯报警，高速时正常柴油机（陆用发电机组驱动型）降功率或是无法加速。
（2）电路描述
ECM监测柴油机（陆用发电机组驱动型）工作运行状况，包括读取燃油油轨压力，改变流量指令以增加(打开燃油泵执行器)或减少(关闭燃油泵执行器)对高压泵的燃油供应。
（3）部件位置
燃油泵执行器安装在高压燃油泵上。
（4）可能产生的原因
①低压油路是否进气。
②线路是否松动、短路、断路接头是否连接牢固
③燃油泵执行器是否正常(0形密封圈是否破损、开关钥匙时是否有无轻微咔嚓声)
④轨压传感器故障。
⑤减压阀故障。
⑥柴油机（陆用发电机组驱动型）回油是否堵塞(三处回油)。
（5）维修方法
①解决低压油路问题，更换0EM预滤器或是油管接头。
②维修或是更换线束、接头。
③更换燃油泵执行器或是0形密封圈。
④更换轨压传感器(暂时轨压传感器没有单独零件号码)。
⑤更换减压阀。
⑥检查回油找出堵塞故障点，更换三通回油管。
故障代码731
731——柴油机（陆用发电机组驱动型）转速/位置凸轮轴和曲轴未对准，机械系统反应不正确或调整不良。
（1）故障现象
柴油机（陆用发电机组驱动型）的运行功率会降低。可能难以启动，怠速不稳。
（2）电路描述
曲轴位置传感器和凸轮轴位置传感器都是霍尔效应型传感器，ECM向该位置传感器和回路电路提供一个5V电源。曲轴转速环上的齿或凸轮轴齿轮上的凸角转过位置传感器后，该传感器信号电路将产生一个信号。ECM可识别该信号，并将其转换为柴油机（陆用发电机组驱动型）转速。ECM利用曲轴齿轮上的缺齿确定柴油机（陆用发电机组驱动型）的位置。
（3）故障原因
①ECM检测到曲轴位置与输入ECM的凸轮轴位置信号不匹配。
②松动或未正确对正的柴油机（陆用发电机组驱动型）转速信号轮。
③转速信号轮变形或损坏。
④机械定位错误。
⑤柴油机（陆用发电机组驱动型）位置指示装置安装错误。
⑥ISDe4缸机和6缸机凸轮轴位置指示器相互错装。
(4)解决方法
①检查柴油机（陆用发电机组驱动型）转速和位置传感器是否发生故障。
②检查柴油机（陆用发电机组驱动型）静态正时是否正确。
③检查柴油机（陆用发电机组驱动型）和机组辆接地。
④检查柴油机（陆用发电机组驱动型）缸体、启动马达、充电机、底盘和蓄电池的接地。
（5）维修经验
①ISBe电控柴油机（陆用发电机组驱动型）在大修后比较容易把前端的信号轮位置装偏，造成柴油机（陆用发电机组驱动型）无法启动。
②ISDe柴油机（陆用发电机组驱动型）位置信号轮4缸机和6缸机不同，容易错装。信号轮是由两个螺栓固定，如果松脱也会造成故障报警。
③ISLe曲轴上的位置信号轮在维修中变形会造成故障报警。
